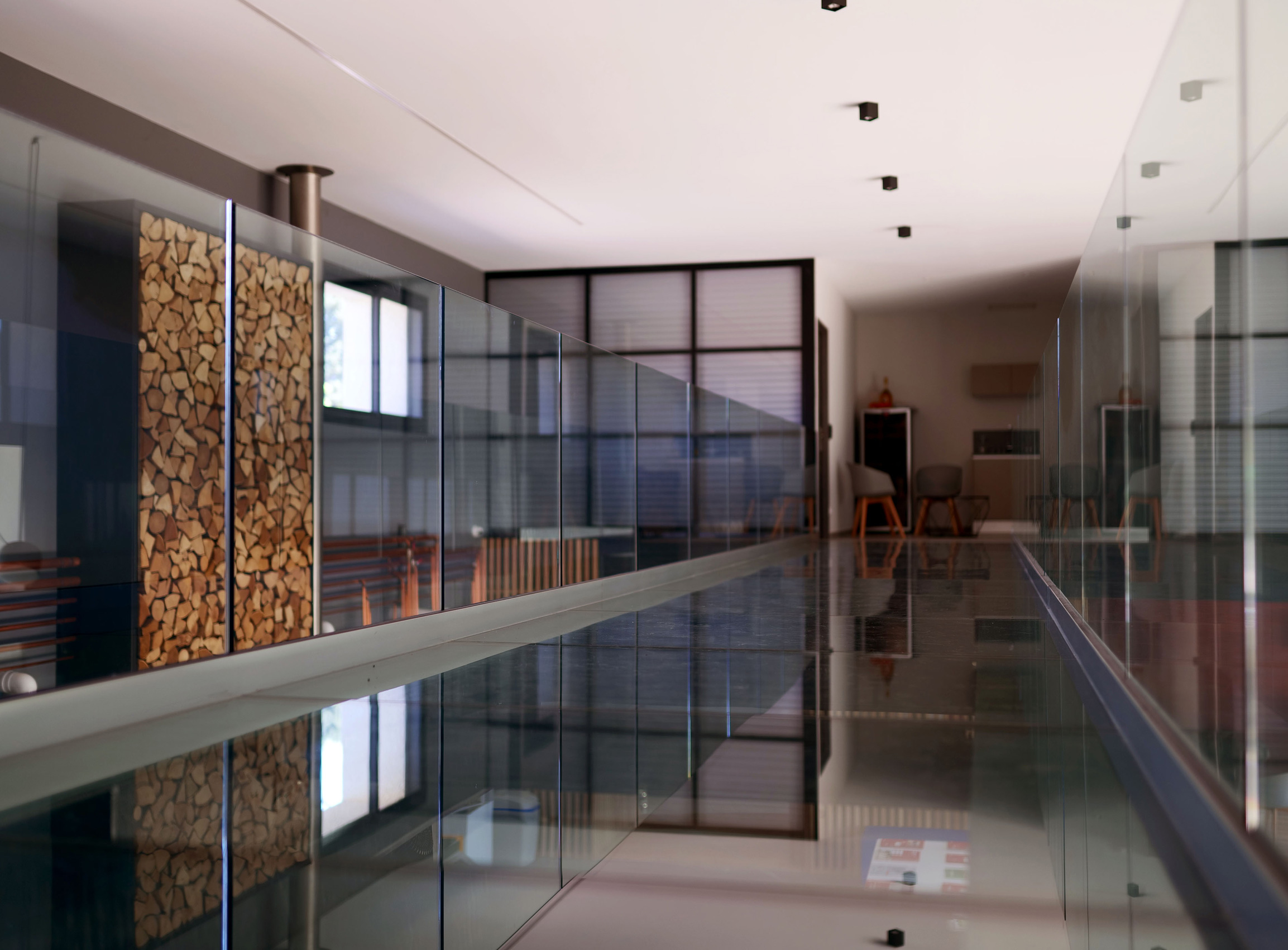

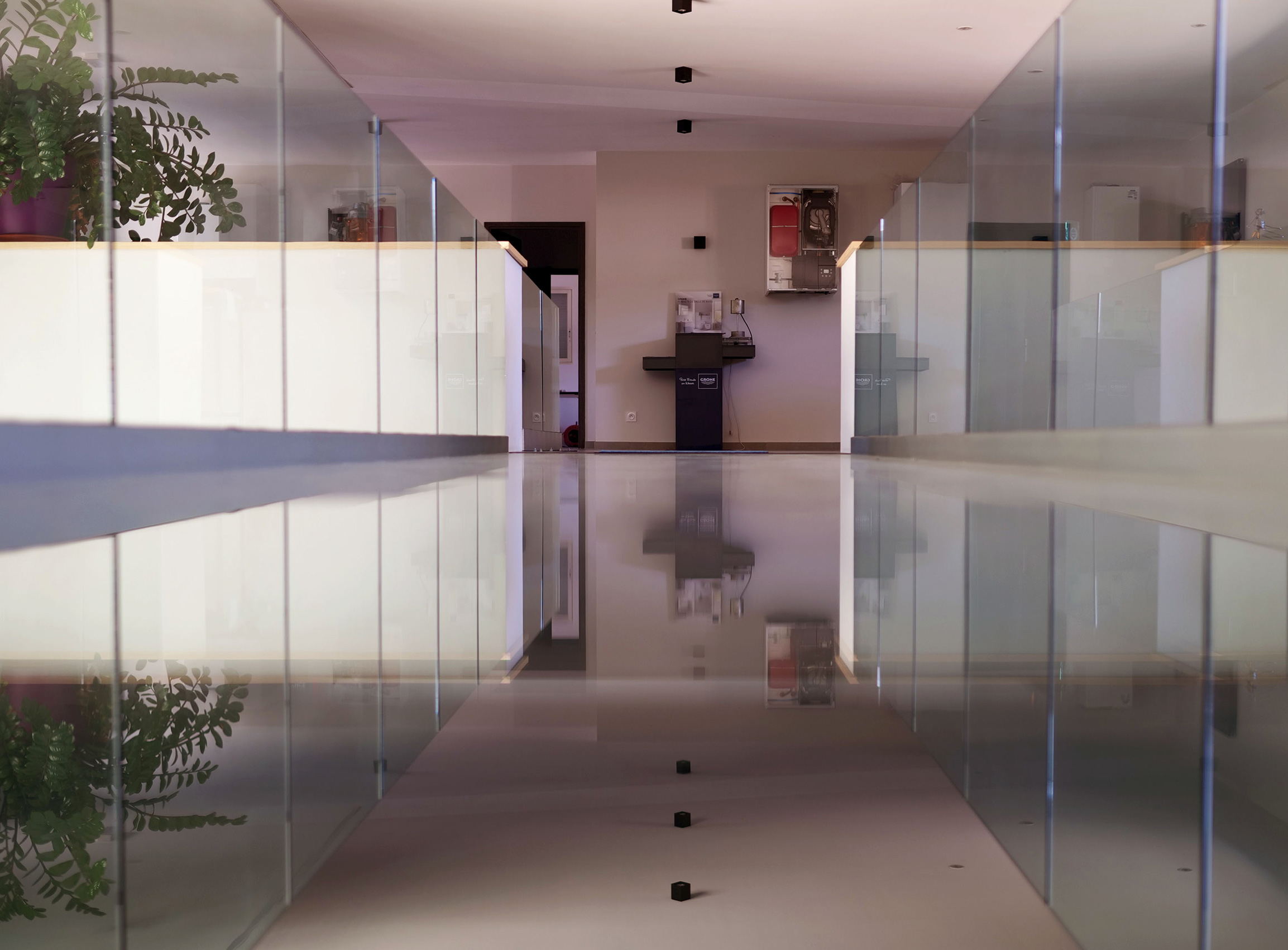

Garde-corps FenderGlass®
  • Fender Le Savoy Méribel

Garde-corps à verticalité réglable et conforme au cahier CSTB 3034

Présentation

Rarement une certification technique aura permis l'utilisation du verre, matière fragile s'il en est, pour garantir protection et sécurité des personnes.

Pourtant la dernière innovation portée par la Miroiterie de Chartreuse a obtenu un avis technique de conformité au cahier CSTB 3034, répondant ainsi aux exigences de la réglementation en vigueur dans le domaine de la construction.

En effet, grâce à son procédé exclusif de maintien en pied, la nouvelle gamme Fender de la miroiterie de chartreuse présente des garde-corps Design, en verres transparents ou teintés, pour garantir la sécurité des personnes dans tous lieux privés, publics ou d'accueil d'affluence : habitations privées, centres commerciaux, hôpitaux, aéroports, salles de spectacles, stades...

Montage sur dalle et encastrable, ou montage en nez de dalle, Les garde-coprs Fender offrent une grande polyvalence d'application, avec ou sans main courante pour garde-corps filants ou rampants.

Applications

Système de maintien exclusif pour un temps de pose réduit et un alignement parfait.

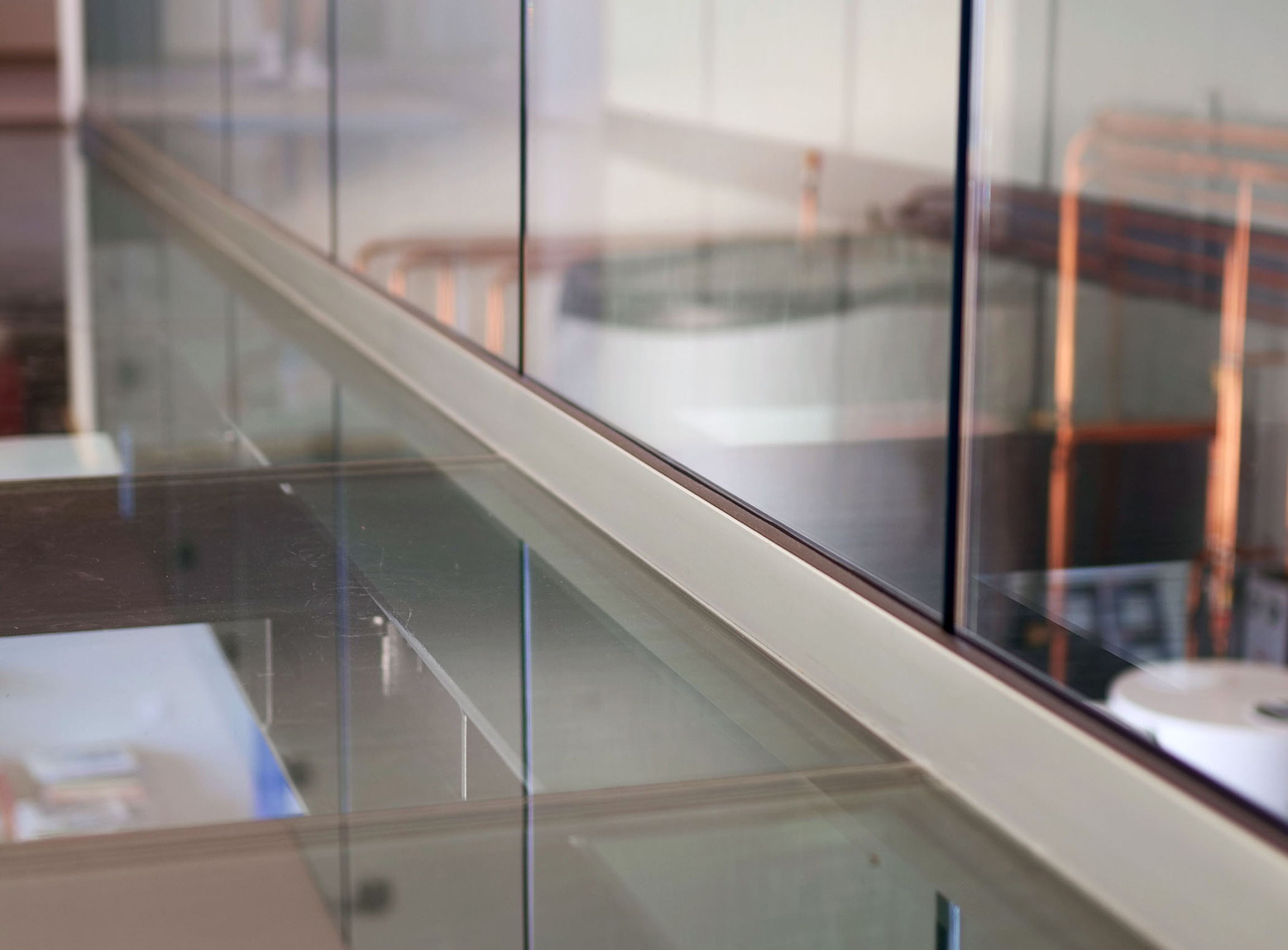

Le système de garde-corps FenderGlass® encastré en pied dans une plinthe continue en aluminium est d'une conception innovante, qui garantit une linéarité et une esthétique parfaite, quelle que soit la qualité du support de dalle.

Difficultè connue de tous les poseurs, la non-planéité du gros oeuvre est souvent à compenser par un calage fin des volumes verriers, voire par l'installation d'une main courante pour garantir l'alignement visuel.

Avec son système exclusif de blocage par éléments presseurs à vis, FenderGlass® assure un alignement millimétré et dispense de l'usage aléatoire des coins de centrage des produits concurrents.





Fender GlassL'ingéniosité du systéme FenderGlass® réside dans l'utilisation d'une pince de maintien en polymère technique hautement performante qui, à l'aide dune vis de chaque côté du vitrage, permet un réglage individuel des vitrages sans coin de centrage.

Dotés de ce système de maintien, les garde-corps FenderGlass® facilitent la mise en oeuvre, réduisent les temps de pose et assurent un rendu esthétique parfait.

Système de fixation du garde-corps conçu en partenariat avec Logli Massimo.

Logo Logli Massimo

Garde-corps FenderGlass®

Transparence & Sécurité

Les plus produits

Certification, Sécurité & Protection

  • Stabilité propre des garde-corps, et sécurité des usagers garanties dans les limites du dimensionnement de l'avis technique 2/16-1724
  • Stabilité en zone de sismicité 1 à 4
  • Résistance à l'impact et aux chocs 5,10 kN/m

Polyvalence d'application

  • Pose sur dalle ou en nez de dalle
  • Bâtiments privés ou recevant du public (ERP)
  • Bâtiments publiques pour auditorium, stades, tribunes, gradins
  • Usage intérieur ou extérieur
  • Utilisation en pare vent, ou protection de passage
  • Application en installation droite ou rampante
  • Verres transparents ou colorés de forme rectangulaire ou en parallélogramme
  • Impression numérique sur vitrage

Durabilité de la pince de maintien réalisé en Acétal®

  • Meilleure résistance aux solutions basiques (pH élevé) telles que l'eau de Javel
  • Plus grande résistance à la dégradation par exposition à de la vapeur d'eau ou de l'air chaud
  • Recouvrance après déformation
  • Résistance à la fatigue, c'est à dire, la capacité de supporter des cycles d'efforts répétés
  • Bonne tenue à basse température
  • Résistance à l'humidité, aux lubrifiants, aux solvants neutres

Qualité de finition

  • Traitement anti-corrosion du revêtement conforme à la norme NF P 24-351
  • Anodisation intérieure / extérieure à 20 mm (avec certificat "Qualanod")

Facilité pose et entretien

  • Réglage individuel des vitrages
  • Temps de pose réduit de 25 % par rapport au profil classique
  • Dépose et remplacement isolé d'un vitrage accidenté, aucun matériau collant pour la fixation à l'intérieur

Transparence & Design

  • Linéarité parfaite, sans perçage et rupture visuelle
  • Réglage précis par vis de pression qui assure l'alignement parfait des vitrages
  • Éclairage possible par système de LED
  • Épaisseur minimale des vitrages grâce à l'utilisation d'un PVB structurel Saflex® DG41 de chez Eastman
  • Personnalisation possible des garde-corps par impression numérique

Descriptif technique

Garde Corps en verre encastré en pied dans une plinthe en aluminium, filants ou rampants, avec ou sans main courante.

Matériaux

  • Produits verriers de fabrication française : verres clairs ou colorés, plans, trempés HST et assemblés en feuilleté avec intercalaire PVB structurel DG 41 Saflex®
    • composition des vitrages FenderGlass® 8.8/2 (16.76mm), 10.10/2 (20.8mm)
    • forme rectangulaire ou en parallélogramme
  • Dispositifs de maintien : profilés de support en aluminium AW 6063 T6 - Finition
    • Système de calage et blocage
    • Garniture d'étanchéité
    • Profils de finition
    • Profils d'évacuation d'eau pour pose extérieure
    • Chevilles à expansion ou vis à béton
    • Mains courantes à pression ou structurelle
  • Finition aluminium
    • mat
    • effet inox
    • alural 9010
    • brut

Dimensions

  • Largeur du vitrage : de 250 mm à 2600 mm (ERP)
  • Hauteur du vitrage : 1200 mm
  • Hauteur du profilé aluminium : 120 mm pour nez de dalle et sur dalle
  • Longueur du profilé aluminium 3.00 ou 6.00 ml (pas d'effet inox pour 6.00 ml)
